MessageSujet: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 10:29:17

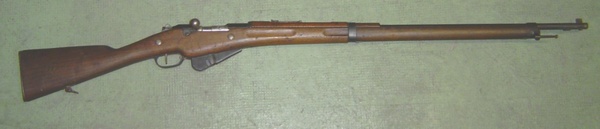

caractéristique de l'arme
type de fusil Hhhhh10
Revenir en haut Aller en bas
cchphil

cchphil


Masculin
Bélier Rat
Nombre de messages : 1350
Date de naissance : 20/04/1960
Age : 64
Localisation : meuse
Date d'inscription : 22/10/2006

type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 20:28:16

à tout hasard, un fusil français berthier???
Revenir en haut Aller en bas
Invité
Invité




type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 22:04:00

Mod.1890 :souri:
Revenir en haut Aller en bas
Invité
Invité




type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 22:07:51

BERTHIER Mle 07-15M34 cal.7,5mm 5cartouche,portée 750m,2400m utile,4000m maximum, 3,71kg ,fonctionement manuèle
Revenir en haut Aller en bas
Giant-kouka DCD

Giant-kouka DCD


Masculin
Balance Serpent
Nombre de messages : 19405
Date de naissance : 29/09/1941
Age : 83
Localisation : Vitrolles
Date d'inscription : 27/09/2006

type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 22:09:12

cchphil a écrit:
à tout hasard, un fusil français berthier???
Bonjour
Fusil LEBEL-BERTHIER modèle 1916, calibre 8 x 348 W. Manufacture de Saint Etienne 1916.

Longueur de l'arme:
1306 mm
[b]Longueur de l'arme avec baïonnette:
1825 mm
Longueur du canon:
803 mm
Poids à vide:
4,195 kg
Poids chargé:
4,290 kg
Poids chargé avec baïonnette:
4,740 kg
Contenance du magasin:
5 cartouches
Calibre:
8 mm
Munition:
8x50R
Cartouches utilisées:
idem Lebel
Rayures:
4 à gauche au pas de 240 mm

Vitesse initiale (Vo):
701 m/s avec cartouche mle 1886 D
Energie initiale (Eo):
306 kg/m
Vitesse pratique de tir:
15 à 20 coups/min
Portée pratique:
250 m (hausse de combat ou but en blanc)
Portée utile maxi:
2000 m
Revenir en haut Aller en bas
http://aalepuyloubier@gmail.com
nelson

nelson


Masculin
Lion Tigre
Nombre de messages : 13975
Date de naissance : 09/08/1974
Age : 50
Localisation : biarritz(64600)
Date d'inscription : 24/02/2007

type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 22:42:56

stoltz a écrit:
BERTHIER Mle 07-15M34 cal.7,5mm 5cartouche,portée 750m,2400m utile,4000m maximum, 3,71kg ,fonctionement manuèle
salut stoltz
ce n'etait pas celui la tu en etait au fusil d origine celui que je pose est le suivant ameliorer que giant a trouver avec tout les détail
Revenir en haut Aller en bas
nelson

nelson


Masculin
Lion Tigre
Nombre de messages : 13975
Date de naissance : 09/08/1974
Age : 50
Localisation : biarritz(64600)
Date d'inscription : 24/02/2007

type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 22:43:33

Giant-kouka a écrit:
cchphil a écrit:
à tout hasard, un fusil français berthier???
Bonjour
Fusil LEBEL-BERTHIER modèle 1916, calibre 8 x 348 W. Manufacture de Saint Etienne 1916.

Longueur de l'arme:
1306 mm
[b]Longueur de l'arme avec baïonnette:
1825 mm
Longueur du canon:
803 mm
Poids à vide:
4,195 kg
Poids chargé:
4,290 kg
Poids chargé avec baïonnette:
4,740 kg
Contenance du magasin:
5 cartouches
Calibre:
8 mm
Munition:
8x50R
Cartouches utilisées:
idem Lebel
Rayures:
4 à gauche au pas de 240 mm

Vitesse initiale (Vo):
701 m/s avec cartouche mle 1886 D
Energie initiale (Eo):
306 kg/m
Vitesse pratique de tir:
15 à 20 coups/min
Portée pratique:
250 m (hausse de combat ou but en blanc)
Portée utile maxi:
2000 m

tout bon giant

La principale faiblesse du fusil 07-15 était sa faible capacité de chargeur (3 coups alors que le Lebel
en avait 8 voire 10...), aussi une modification du magasin eu lieu au
début de l'année 1916 faisant passer ce dernier de 3 à 5 coups. Un
garde-main en bois fut également ajouté.


Le fusil ainsi modifié pris l'appellation de fusil de 8 mm Mle 1916 lorsqu'il était fabriqué neuf et de 07-15 M16 lorsqu'il provenait de la modification d'un 07-15. La modification n'empêcha pas l'utilisation des clips à 3 coups, simplifiant par là-même occasion les problèmes de logistique.

En
1920 les organes de visée furet modifiés pour faciliter le tir ajusté
(remplacement du cran de mire en V par un large cran en U). En 1932,
comme toutes les armes en service, le
Mle 1916 subi la modification consécutive à l'adoption de la cartouche Mle 1932 N, le tonnerre fut alors frappé d'un N et la chambre réalésée.

A la déclaration de guerre, le 3 septembre 1939, le fusil Mle 1916 et le 07-15 équipaient la majorité de notre infanterie, les autres branches de nos armées se partageant les mousquetons d'artillerie et le Lebel.
Les combats de Juin 1940 virent la fin de sa carrière en première
ligne. Par la suite, les Allemands mirent la main sur les stocks de nos
arsenaux et s'en servirent à l'instar du
Lebel pour équiper leurs troupes de seconde ligne.

Le
Mle 1916 ressorti des dépôts pour servir à l'instruction à la fin de la
guerre puis équipa certaines troupes supplétives en Indochine et en
Algérie avant de laisser sa place comme ses aînés.
Revenir en haut Aller en bas
Invité
Invité




type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 22:49:05

type de fusil Gif-an10BIEN JOUER !!!! pour la prochène foix!!!! type de fusil 763353
Revenir en haut Aller en bas
Invité
Invité




type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 23:00:15

Moi aussi , mais pas du mousqueton,
j'ai aussi le 1886 M93

Et je viens d'obtenir le mod 1777 An IX
Revenir en haut Aller en bas
nelson

nelson


Masculin
Lion Tigre
Nombre de messages : 13975
Date de naissance : 09/08/1974
Age : 50
Localisation : biarritz(64600)
Date d'inscription : 24/02/2007

type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 23:01:23

stoltz a écrit:
type de fusil Gif-an10BIEN JOUER !!!! pour la prochène foix!!!! type de fusil 763353

oui pour la prochaine stoltz
c'est de celui ci que tu parlais
type de fusil Fr_mle10



I) Renseignements numériques:





Longueur de l'arme:
1306 mm

Longueur de
l'arme avec baïonnette:
1825 mm
Longueur du canon:
803 mm
Longueur de la ligne de mire:
/

Hauteur:
/

Poids à vide:
3,810 kg

Poids chargé:
3,905 kg

Poids chargé
avec baïonnette:
4,355
kg
Contenance du magasin:
3 cartouches
Calibre:
8 mm

Munition:
8x50R

Cartouches utilisées:
idem Lebel
Rayures:
4 à gauche au pas de 240 mm
Vitesse initiale (Vo):
701 m/s avec cartouche mle 1886
D

Energie initiale (Eo):
306 kg/m

Vitesse pratique de tir:
15 à 20 coups/min
Portée pratique:
250 m (hausse de combat ou but en blanc)

Portée utile maxi:
2000 m

Pénétration:
/
Perforation:
/






































































Revenir en haut Aller en bas
nelson

nelson


Masculin
Lion Tigre
Nombre de messages : 13975
Date de naissance : 09/08/1974
Age : 50
Localisation : biarritz(64600)
Date d'inscription : 24/02/2007

type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 23:01:48

II) Caractéristiques générales:






Classification:
arme individuelle d'épaule,
non automatique
Subdivision:
fusil d'infanterie
Utilisation:
tir aux distances moyennes à
longues
Canon:
rayé, chambre pour étui
bouteille à bourellet
Système moteur:
action directe du tireur
Système de fermeture:
culasse calée à verrou fixe
Alimentation:
manuelle, magasin intégré type
Mannlicher

Système de détente:
simple par détente-gâchette
Système de percussion:
percussion rectiligne
Extraction:
extracteur à action normale, lame
ressort à griffe
Ejection:
fixe projetant, porté par la boîte
de culasse
Sécurités:
au verrouillage par la rampe hélicoïdale
de la culasse
Sûretés:
/
Appareils de pointage:
hausse à gradins et curseur (400-800
m) et planchette (850-2300 m) pour balle D

guidon rectangulaire sur embase
Accessoires à la puissance de feu:
tromblon VB (lance-grenade)
Baïonnette:
épée-baïonnette
modèle 1886-15
Marquages:
sur la boîte de culasse (fabricant
et modèle, calibre)

sur le canon (matricule, année
de fabrication)
Finition:
entièrement bronzé sauf la
culasse et la plaque de couche
Fabricants:
Manufacture d'armes de Tulle

Manufacture d'armes de Châtellerault


Manufacture d'armes de St-Etienne


Delaunay
Belleville (firme civile-France)

Continsouza
(firme civile-France)

Remington
(firme civile-USA)-9400 exemplaires environ

plus de
nombreuses firmes fournissant des pièces détachées
Exemplaires fabriqués:
?
Période d'utilisation:
de 1916 à 1960 environ
Versions et dérivés:
fusil modèle 1916

fusil modèle 1907-15
M34
Classification:
1° catégorie
Revenir en haut Aller en bas
nelson

nelson


Masculin
Lion Tigre
Nombre de messages : 13975
Date de naissance : 09/08/1974
Age : 50
Localisation : biarritz(64600)
Date d'inscription : 24/02/2007

type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeMar 2 Déc - 23:04:19

type de fusil Fr20ml10

07-15 du 1° type (levier coudé):

type de fusil Fr_mle11

07-15 du 2° type (levier droit):
Revenir en haut Aller en bas
sandor

sandor


Masculin
Verseau Dragon
Nombre de messages : 29871
Date de naissance : 26/01/1941
Age : 83
Localisation : 20290 BORGO CORSE
Date d'inscription : 28/07/2008

type de fusil Empty
MessageSujet: Re: type de fusil   type de fusil Icon_minitimeVen 5 Déc - 7:18:32

ptain fortiches les mecs, mais ce fusil eteit plus grand que l'homme avec la baionette! Et avec un canon de 80 cm de longueur devait etre precis! c'est l"ancetre de Mas 30 boum quoi :tirez:
